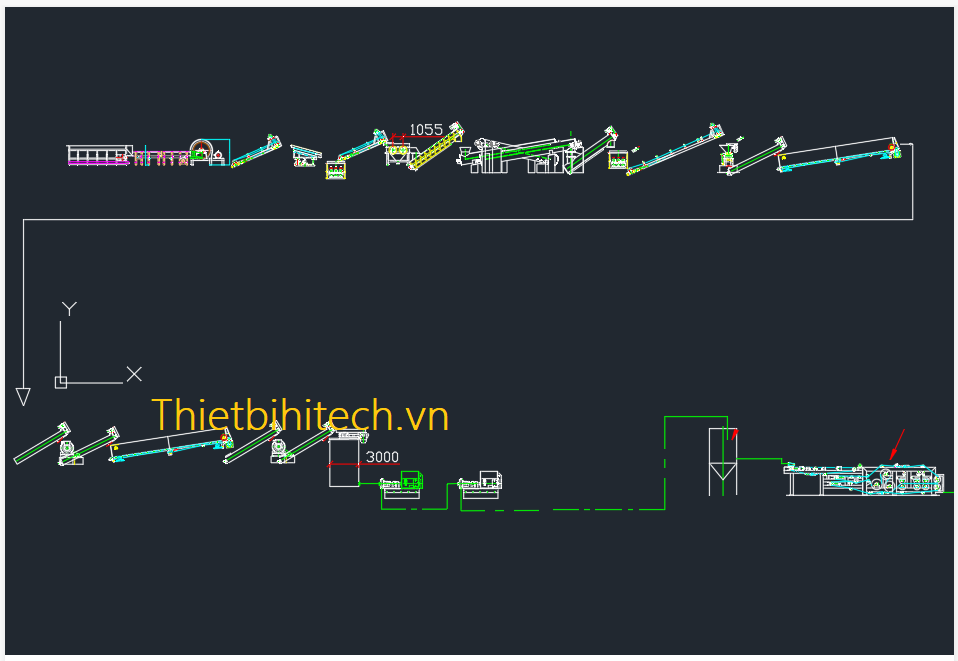

QUY TRÌNH XỬ LÝ VÀ THIẾT BỊ CHÍNH SỬ DỤNG

(Nhà máy gia công bột giấy từ gỗ keo; Công suất từ 10000 -3000000 tấn/năm; TPY)

Ng.liệu (gỗ keo, thông, bạch đàn, dơm dạ, bồ đề, tre, vầu, lứa, bã mía...) -> Bóc võ (vệ sinh)-> Băng chuyền -> cắt lát -> Băng chuyền -> Sàng lọc -> Băng chuyền -> Lưu trữ -> Băng chuyển -> Loại tạp chất (cát, sỏi đá, đinh…) -> Băng chuyền -> Ống làm mềm -> Lưu trữ -> Băng chuyền -> Phân tách sợi -> Băng tải vít -> Buồng phản ứng lão hóa áp suất thấp -> Băng tải vít -> Máy nghiền nồng độ cao -> băng tải vít -> Buồng phản ứng lão hóa áp suất thấp -> Băng tải vít -> Máy nghiền nồng độ cao -> băng tải vít -> Bể chìm -> Bộ lọc tính nhất quán trung bình -> Bể bùn -> Bộ lọc tính nhất quán trung bình -> Bể ổn định -> Máy Khử nước (ép) -> Bột giấy ướt thành phẩm

CÁC THÔNG SỐ KỸ THUẬT THIẾT BỊ CHÍNH

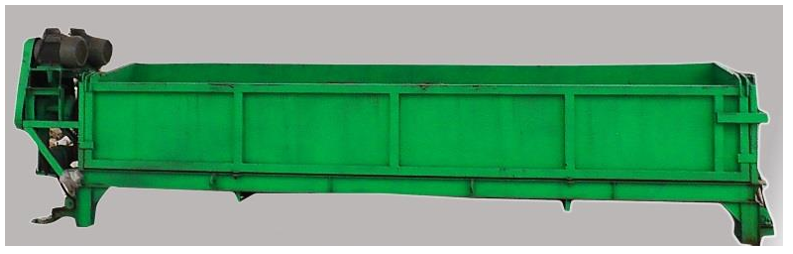

Một; Máy bóc vỏ

1. Mô hình thiết bị:

2. Số lượng thiết bị; 1 bộ

3. Công suất thiết bị; 380V-11KW -4 đơn vị

4. Phương pháp làm việc của thiết bị; tách thanh kép, xỉ tự động

5. Vật liệu thiết bị; chiều dài thiết bị thép cacbon là 12 mét

Mô tả: tước vỏ gỗ

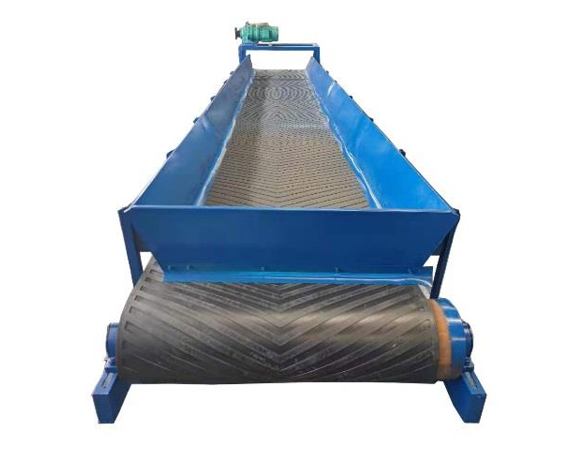

Hai; băng tải

1. Mẫu thiết bị: SDN-800

2. Số lượng thiết bị; 2 bộ

3. Công suất thiết bị; 4KW-6

4. Cách thiết bị hoạt động; liên tục

5. Vật liệu thiết bị; thép cacbon

6. Đai; 5 lớp bề mặt cao su nylon

Giới thiệu: Nó có thể hình thành một quá trình vận chuyển vật liệu từ điểm tiếp liệu ban đầu đến điểm dỡ hàng cuối cùng trên một dây chuyền vận chuyển nhất định.

Nó không chỉ có thể thực hiện việc vận chuyển các vật liệu bị vỡ và rời mà còn có thể thực hiện việc vận chuyển các mảnh hàng hóa.

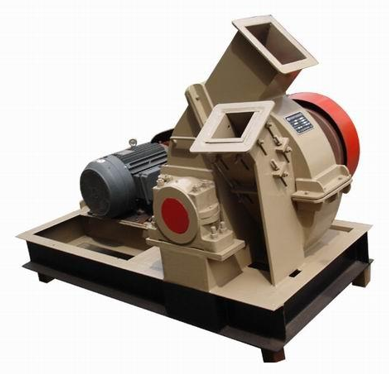

Ba; máy cắt lát

1. Mô hình thiết bị:

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-90KW-4

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép cacbon

6. Vật liệu lưỡi; Hợp kim

Giới thiệu: Nguyên liệu thô để cắt là gỗ có đường kính nhỏ, tre, nứa, ván và da sau khi bóc vỏ và phần còn lại của củi khai thác. Gỗ được cấp liệu từ cổng cấp liệu, khi gỗ

Khi tiếp xúc với lưỡi cắt, nó sẽ bị cắt với tốc độ quay của lưỡi cắt cao, và các vụn gỗ sẽ được lưỡi cắt trên lưỡi cắt trong buồng cắt.

Hơi nước tốc độ cao do cánh quạt tạo ra sẽ được thổi ra ngoài.

Bốn; băng tải

1. Mẫu thiết bị: SDN-800

2. Số lượng thiết bị; 2 bộ

3 Nguồn thiết bị; 380V-4KW-6

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép cacbon

6. Đai; cao su nylon 5 lớp Đơn vị

Giới thiệu: Nó có thể hình thành một quá trình vận chuyển vật liệu từ điểm tiếp liệu ban đầu đến điểm dỡ hàng cuối cùng trên một dây chuyền vận chuyển nhất định.

Nó không chỉ có thể thực hiện việc vận chuyển các vật liệu bị vỡ và rời mà còn có thể thực hiện việc vận chuyển các mảnh hàng hóa.

Năm: Sàng rung

1. Mô hình thiết bị:

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-5.5KW-6 4. Chế độ làm việc của thiết bị; liên tục

5. Vật liệu thiết bị; thép carbon

6. Vật liệu tấm màn hình; thép carbon

Giới thiệu: Thiết bị này được sử dụng để sàng lọc dăm gỗ, loại bỏ các mảnh lớn và mảnh vụn, thu được những mảnh gỗ đủ tiêu chuẩn. Thiết bị này có công suất sản xuất lớn trên một đơn vị diện tích, công suất

Nó có ưu điểm là tiêu thụ thấp, diện tích nhỏ, vận hành và bảo trì đơn giản, vận hành đáng tin cậy.

Sáu; băng tải

1. Mẫu thiết bị: SDN-600

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-3KW-6

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép cacbon

6. Đai; 5 lớp bề mặt cao su nylon

Giới thiệu: Nó có thể hình thành một quá trình vận chuyển vật liệu từ điểm tiếp liệu ban đầu đến điểm dỡ hàng cuối cùng trên một dây chuyền vận chuyển nhất định.

Nó không chỉ có thể thực hiện việc vận chuyển các vật liệu bị vỡ và rời mà còn có thể thực hiện việc vận chuyển các mảnh hàng hóa.

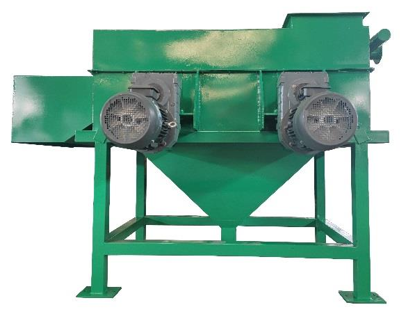

Bảy, Bộ lọc tách xử lý (tách cát, sỏi, đá, kim loại… ra khỏi dăm)

1. Mẫu thiết bị: TXP-1000

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-5.5KW-4

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép không gỉ

6. Chế độ truyền: chuyển đổi tần số

Giới thiệu: Máy xử lý phoi đứng là một trong những thiết bị loại bỏ cát và kem quan trọng trong quá trình nghiền bột cơ học hóa học, chức năng của nó là loại bỏ cát, đá và kim loại khỏi dăm gỗ.

Nó loại bỏ các mảnh vụn có trọng lượng riêng lớn hơn nước và rửa sạch một số chất hóa học trong dăm gỗ không có lợi cho quá trình nghiền và tẩy trắng, điều này tạo điều kiện thuận lợi cho việc tách và mỏng dăm gỗ trong quá trình nghiền.

dung dịch, tẩy trắng và tinh chế.

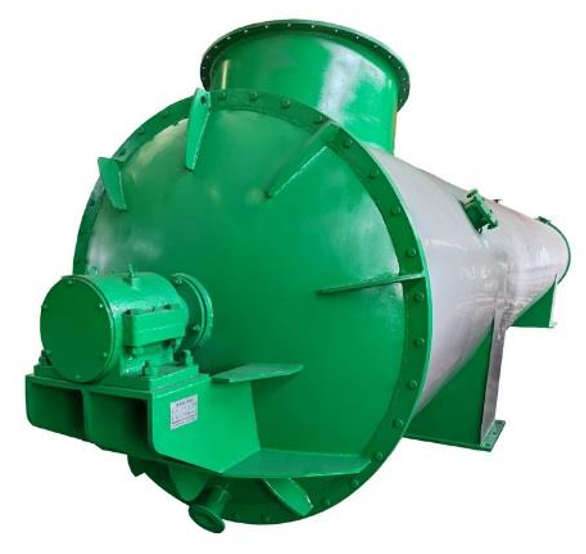

Tám; Làm mềm

1. Mô hình vòi phun: DN70

2. Số lượng thiết bị; 4 bộ

3 Thiết bị điện; máy bơm thuốc, đầu 30 mét, lưu lượng 40 mét khối. 380V-11KW-4

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép không gỉ

6. Vật liệu vòi phun; thép không gỉ

Giới thiệu: Trong quy trình sản xuất bột giấy nguyên chất, nguyên liệu thô, dù là dăm gỗ hay rơm rạ đều cần được làm mềm, và khâu làm mềm nguyên liệu là một phần quan trọng.

Ống làm mềm có các chức năng thêm thuốc, thêm hơi, thêm nước, đảo nguyên liệu và chuyển tải.

Chín; băng tải

1. Mẫu thiết bị: SDN-600

2. Số lượng thiết bị; số lượng cụ thể dựa trên thiết kế thực tế

3 Nguồn thiết bị; 380V-4KW-6

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; khung thép cacbon (với thiết bị cân bằng)

6. Đai; 5 lớp bề mặt cao su nylon

Giới thiệu: Nó có thể hình thành một quá trình vận chuyển vật liệu từ điểm tiếp liệu ban đầu đến điểm dỡ hàng cuối cùng trên một dây chuyền vận chuyển nhất định.

Nó không chỉ có thể thực hiện việc vận chuyển các vật liệu bị vỡ và rời mà còn có thể thực hiện việc vận chuyển các mảnh hàng hóa.

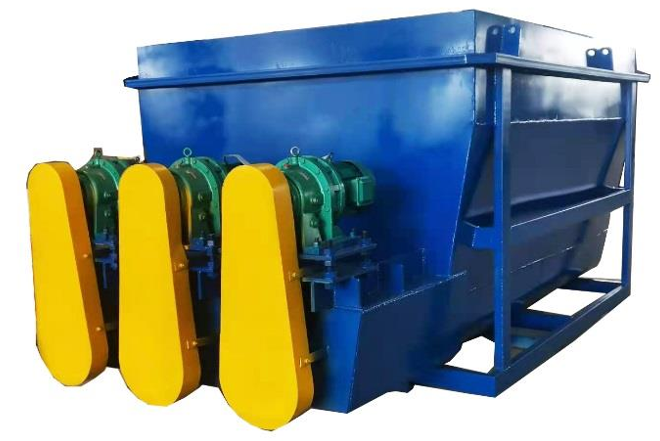

Mười; Phễu

1. Kích thước thiết bị: 1800X2800

2. Số lượng thiết bị; 2 bộ

3 công suất thiết bị; 6KW

4. Vật liệu thiết bị; thép cacbon

Giới thiệu: Nâng cao hiệu quả sản xuất, có thể tăng 30% hiệu quả sản xuất.

1. Kích thước thiết bị: φ 1200X1000

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-2.2KW-4

4. Vật liệu thiết bị; thép không gỉ

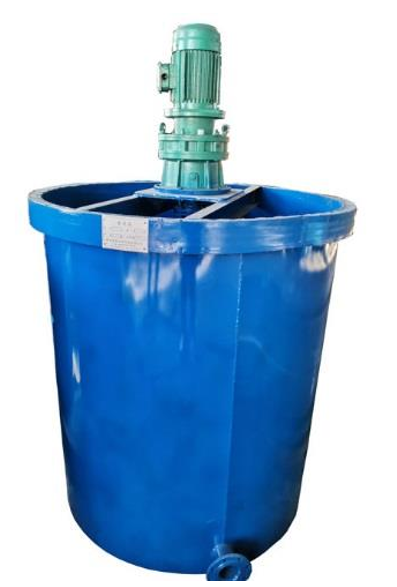

Mười hai: Tank chứa hỗn hợp xút

1. Kích thước thiết bị: φ 1200X2000

2. Số lượng thiết bị; 2 bộ

3 Nguồn thiết bị; 380V-3KW-4

4. Vật liệu thiết bị; thép không gỉ

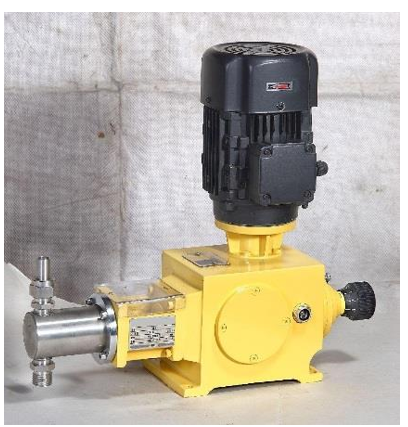

Mười ba: bơm định lượng áp suất cao

1. Model thiết bị: lưu lượng 1500 lít áp suất 2 MPa, lưu lượng 1000 lít áp suất 2 MPa

2. Số lượng thiết bị; 4 bộ

3 Nguồn thiết bị; 380V-4KW-4

4. Vật liệu thiết bị; thép không gỉ

Giới thiệu: Bơm định lượng là loại bơm có thể đáp ứng nhu cầu của các quy trình công nghệ nghiêm ngặt khác nhau, tốc độ dòng chảy có thể được điều chỉnh vô cấp trong khoảng 0-100%.

Một máy bơm dịch chuyển tích cực đặc biệt để cấp chất lỏng (đặc biệt là chất lỏng ăn mòn). Máy bơm định lượng còn được gọi là máy bơm định lượng hoặc máy bơm tỷ lệ. Bơm định lượng có thể tích pittông

Máy bơm, được sử dụng để đo sáng chính xác, thường yêu cầu độ chính xác ổn định của máy bơm định lượng không vượt quá ± 1%.

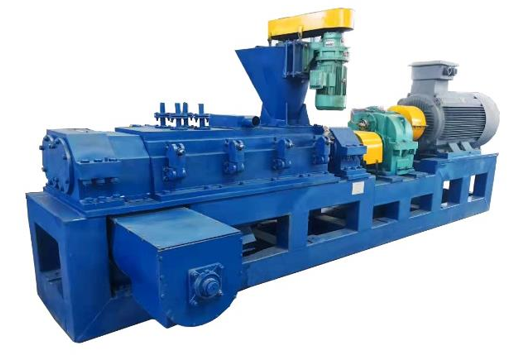

Mười bốn: máy nghiền bột và tẩy trắng

1. Mẫu thiết bị: TZFS-30

2. Số lượng thiết bị; 1 bộ

3 Công suất thiết bị chính; 10KV-560KW-6

4. Nguồn cấp dữ liệu; 380V-7,5KW-4

5. Xả điện 380V-4KW-4

6. Nguồn thủy lực: 380V-1.5KW-4

7. Cách thiết bị hoạt động; liên tục

8. Vật liệu thiết bị; thép không gỉ

9. Vật liệu của tấm sàng; hợp kim

10. Chế độ truyền: liên tục

11. Xuất xứ mang: Cáp Nhĩ Tân

Giới thiệu: Thiết bị này tích hợp nghiền bột giấy, ngâm tẩm hóa chất, rửa, nghiền thành bột và tẩy trắng, giúp đơn giản hóa quá trình nghiền bột.

Nó là cần thiết để thực hiện xử lý chà xát của bùn trong điều kiện tập trung cao. Quá trình nghiền bột sử dụng lực nén và lực cắt để làm gỗ xơ xác và chia nhỏ theo trục

tế bào mà không tạo ra các mảnh vụn. Những lực này có thể tạo ra đủ nhiệt để làm mềm lignin và nhiệt độ trong quá trình nghiền bột thấp hơn quá trình chuyển đổi. Nó khắc phục được hiện tượng bó sợi dài và cứng trong bột giấy xay do quá trình làm mềm của máy tách thông thường gây ra. có thể duy trì chất xơ nếu có thể

Trên tiền đề của chiều dài, sự phân tách theo chiều dọc được thực hiện, lực liên kết giữa các sợi được tăng lên, và quá trình phân ly sợi và sự rung động được hoàn thành.

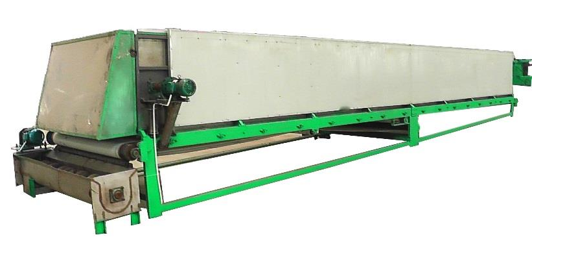

Mười năm. Lò phản ứng

1. Mẫu thiết bị: FYC-13

2. Số lượng thiết bị; 2 bộ

3 Công suất thiết bị chính; 380V-11KW

4. Kéo điện; 380V-3KW-4

5. Xả điện 380V-4KW-4

6. Chế độ làm việc thiết bị; liên tục

7. Vật liệu thiết bị; khung thép carbon, thép không gỉ

8, chất liệu đai lưới; nylon

9. Chế độ truyền: chuyển đổi tần số

Giới thiệu: Buồng phản ứng lão hóa áp suất thấp và nồng độ cao được phát triển và sản xuất bởi công ty chúng tôi. là bột giấy được sản xuất cho máy nghiền và tẩy trắng trục vít đôi

Cung cấp đủ thời gian phản ứng, đóng vai trò chưng cất, tẩy trắng, làm mềm.

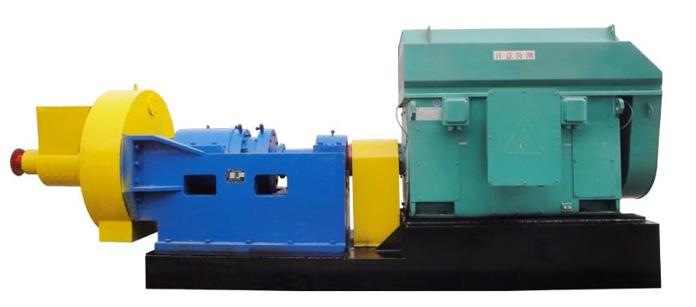

Mười sáu; Máy nghiền nồng độ cao

1. Mẫu thiết bị: DRGM-915

2. Số lượng thiết bị; 2 bộ

3 Nguồn thiết bị chính; 10V-560KW-4,

4. Nguồn cấp dữ liệu; 380V-11KW-4

5. Nguồn thủy lực 380V-1.5KW-4

6. Chế độ làm việc thiết bị; liên tục

7. Vật liệu thiết bị; khung HT150, buồng bột giấy lót bằng thép không gỉ

8. Công suất tuần hoàn dầu; 380V-2.2KW-4

9. Chế độ truyền: liên tục

10. Xuất xứ ổ trục: nhập khẩu

11. Vật liệu tấm mài: hợp kim

Giới thiệu: Nó có thể được sử dụng để tinh chế bột cỏ, bột giấy cơ học hóa học cây dương, bột giấy bạch đàn, bột cây sậy, bột giấy và bột mía; cắt ít xơ hơn,

Hiệu quả của việc tách sợi là đáng chú ý, giúp cải thiện độ phồng, mềm, dẻo và xơ hóa bên trong của sợi. Nó thích hợp nhất cho các sợi ngắn và độ bền thấp.

Đập gỗ cứng, bột giấy rơm và nguyên liệu sợi.

Mười bảy; Mài nhất quán trung bình

1. Mẫu thiết bị: DRZM-600

2. Số lượng thiết bị; 2 bộ

3 Nguồn thiết bị chính; 380V-280KW-4,

4. Phương pháp cho ăn; tự mồi

5. Nguồn thủy lực 380V-2.2KW-4

6. Chế độ làm việc thiết bị; liên tục

7. Vật liệu thiết bị; khung HT150, buồng bột giấy lót bằng thép không gỉ

8. Công suất tuần hoàn dầu; 380V-2.2KW-4

9. Chế độ truyền: liên tục

10. Nguồn gốc vòng bi: nhập khẩu

11. Vật liệu tấm mài: hợp kim

Giới thiệu: Máy nghiền đĩa có độ đặc vừa phải là một loại thiết bị đập trong ngành công nghiệp giấy, được sử dụng để nghiền thô và mịn bột giấy hoặc đập liên tục trong chuỗi sản xuất giấy. Áp dụng cho Trẻ và Đánh tan bột giấy hóa học từ gỗ, bột cỏ khác nhau, bột thân cây bông, gỗ cứng, bột gỗ mềm và bột giấy phế thải.

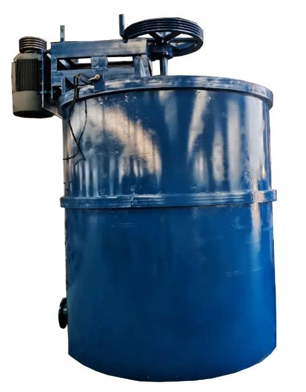

Mười tám; Máy nghiền chìm

1. Mẫu thiết bị: TZXQ-20

2. Số lượng thiết bị; 1 bộ

3 Công suất thiết bị chính; 380V-45KW

4. Chế độ truyền; truyền trên

5. Nguồn gốc ổ trục: Cáp Nhĩ Tân 6.

Chế độ làm việc của thiết bị; liên tục 7,

Vật liệu thiết bị; thép không gỉ 8, hộp số

Chế độ chuyển động: chuyển đổi tần số

Giới thiệu: Trạng thái tiềm ẩn của bột giấy Cơ học Trạng thái tiềm ẩn của bột giấy cơ học đề cập đến sự xoắn và cuộn của các sợi trong quá trình tinh chế có độ đặc cao.

Nó sẽ cố định sợi ở trạng thái uốn cong và gấp khúc, làm cho sợi xay ra khỏi bột giấy mất tính đàn hồi và ảnh hưởng đến sự phát triển độ bền của giấy bột giấy. Hiện tượng này được gọi là trạng thái tiềm ẩn.

Quá trình cơ bản của loại bỏ tiềm ẩn Quá trình sản xuất bột giấy cơ học thông thường là thực hiện xử lý loại bỏ tiềm ẩn sau phần tinh chế. Phần khử chìm được khuấy cơ học ở nhiệt độ cao hơn

Bột giấy có thể làm giãn và làm thẳng vùng gấp khúc và vùng nén của sợi, do đó cải thiện độ đập và đặc tính độ bền của bột giấy.

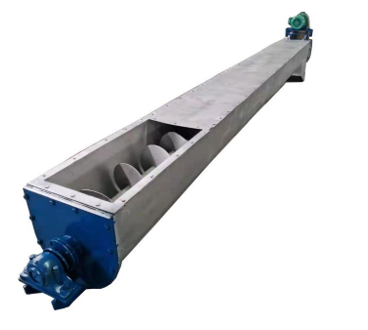

Mười chín; băng tải vít

1. Mẫu thiết bị: SSJ-60

2. Số lượng thiết bị; 3 bộ

3 Công suất thiết bị chính; 380V-5.5KW

4. Chế độ truyền động; dây đai

5. Nguồn gốc ổ trục: Cáp Nhĩ Tân 6.

Chế độ làm việc của thiết bị; liên tục 7,

Vật liệu thiết bị; thép không gỉ

Giới thiệu: Lưỡi vít quay đẩy vật liệu vận chuyển bằng vít tải, được sử dụng rộng rãi trong các ngành công nghiệp, thích hợp đặt ngang hoặc nghiêng

Băng tải các vật liệu dạng bột, hạt và khối nhỏ.

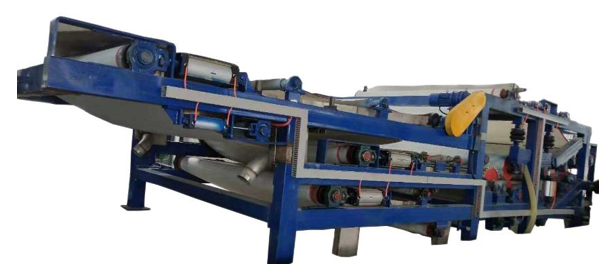

Hai mươi; Ép và khử nước

1. Mẫu thiết bị: TZTZ-3000

2. Số lượng thiết bị; 1 bộ

3 Công suất thiết bị chính; 380V-30KW

4, vật liệu chủ; thép cacbon

5. Nguồn gốc ổ trục: Cáp Nhĩ Tân 6.

Chế độ làm việc của thiết bị; liên tục 7,

Vật liệu con lăn; tấm ốp thép carbon

8. Xả điện: 380V-4KW-4

Giới thiệu: Được sử dụng rộng rãi trong khử nước bột giấy và xử lý nước thải. Nó có thể liên tục lọc một lượng lớn bột giấy và bùn.

Hai mươi mốt; băng tải

1. Mẫu thiết bị: SDN-1000

2. Số lượng thiết bị; 1 bộ

3 Nguồn thiết bị; 380V-4KW-6

4. Chế độ làm việc thiết bị; liên tục

5. Vật liệu thiết bị; thép cacbon

6. Đai; 5 lớp bề mặt cao su nylon

Giới thiệu: Nó có thể hình thành một quá trình vận chuyển vật liệu từ điểm tiếp liệu ban đầu đến điểm dỡ hàng cuối cùng trên một dây chuyền vận chuyển nhất định.

Nó không chỉ có thể thực hiện việc vận chuyển các vật liệu bị vỡ và rời mà còn có thể thực hiện việc vận chuyển các mảnh hàng hóa.

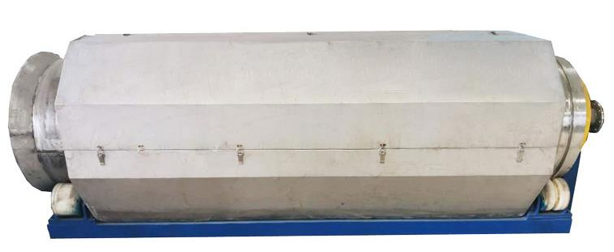

Hai mươi hai; Vi lọc

1. Mẫu thiết bị: SDN-80

2. Số lượng thiết bị; 1 bộ

3 Công suất thiết bị; 380V-2,2KW

4. Chế độ làm việc của thiết bị; liên tục 5.

Vật liệu thiết bị; thép không gỉ

Giới thiệu: Nó thích hợp để tách các chất lơ lửng cực nhỏ (sợi bột giấy) trong chất lỏng ở mức độ tối đa, và thực hiện tách hai pha rắn và lỏng.

mục đích ra đi. Sự khác biệt giữa vi lọc và các phương pháp khác là môi trường lọc có lỗ rỗng rất nhỏ.

Nó có tốc độ dòng chảy cao và giữ lại các chất rắn lơ lửng.

Hai mươi ba tủ điện cao thế

1. Số lượng thiết bị; 9 bộ

2. Công suất thiết bị; 10V-1800KW

Hai mươi tư: tủ hạ thế

1. Số lượng thiết bị; 4 bộ

2. Công suất thiết bị; 380V-800KW

Hai mươi năm; Bể ổn định 1

Số lượng thiết bị 1 bộ

2. Khối lượng thiết bị là 8 mét khối

3. Vật liệu thiết bị thép không gỉ

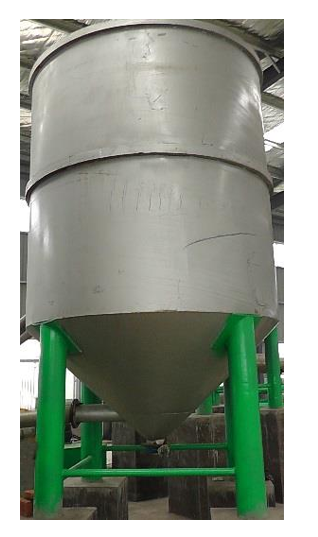

Hai mươi sáu; Bể bùn 1

Số lượng thiết bị 1

4. Khối lượng thiết bị là 10 mét khối

5. Vật liệu thiết bị thép không gỉ

Chức năng: trữ các chất ở thể dịch

Hai mươi bảy; phụ kiện khác

ống và inox

van bướm

…..
